Radiotelefon YAESU FT5D
Opis

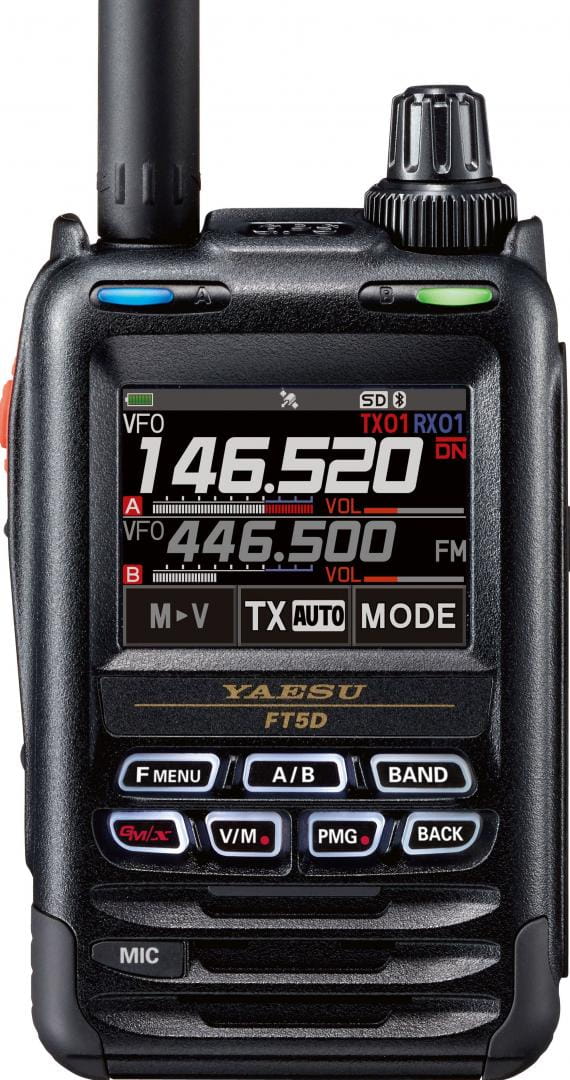

Nowy produkt YAESU - dwuzakresowy cyfrowy radiotelefon FT5DE.
Instrukcja obsługi w języku polskim!
W swojej niewielkiej obudowie, FT5DE zapewnia niezawodną moc wyjściową RF 5W i osiąga głośną moc dźwięku 1W, która została dostrojona pod kątem wysokiej jakości dźwięku. Istnieje możliwość pracy na dwóch VFO jednocześnie (V+V, U+U, V+U, U+V). Duże indywidualne wskaźniki LED dla pasma A i pasma B natychmiast prezentują status i tryby komunikacji (C4FM lub Analog) każdego pasma.
Dzięki gumowej osłonie na rogu korpusu głównego, FT5DE ma wytrzymałą i odporną na wstrząsy konstrukcję. Stopień wodoodporności to IPX7. Wygodny rozmiar i forma całkowicie płaskiego korpusu zapewnia doskonały chwyt dla radiooperatora.
Kolorowy, dotykowy wyświetlacz o wysokiej rozdzielczości podkreśla częstotliwość pasma operacyjnego. Kolor częstotliwości pasma roboczego można wybrać spośród białego, niebieskiego lub czerwonego. Trzy klawisze panelu dotykowego i siedem klawiszy operacyjnych pod wyświetlaczem zapewniają intuicyjną obsługę.
Funkcja TOUCH & GO jest szczególnie użyteczna, kiedy chcesz szybko rozpocząć komunikację na często używanej częstotliwości. Naciskając i przytrzymując klawisz „PMG”, częstotliwość na wyświetlaczu jest rejestrowana w grupie pamięci podstawowej. Po rejestracji, naciśnięcie klawisza „PMG” spowoduje wyświetlenie statusu odbioru zarejestrowanych częstotliwości w postaci słupków na wykresie (monitor aktywności). Wystarczy dotknąć wyświetlonego paska, aby użytkownik mógł natychmiast przywołać tę częstotliwość.
Funkcja Band Scope monitoruje w czasie rzeczywistym do 79 wyświetlanych kanałów, które są wyśrodkowane wokół bieżącej częstotliwości VFO. Środkową częstotliwość można dostroić za pomocą pokrętła lub dotykając i przesuwając częstotliwość wyświetlanego paska kanału.
W FT5DE dostępne są także, popularne już na rynku, funkcje komunikacji cyfrowej C4FM, takie jak: automatyczny wybór trybu (AMS), obsługa cyfrowego identyfikatora grupy (DG-ID) oraz funkcja inteligentnej nawigacji.
FT5DR obsługuje również funkcję przenośnego węzła cyfrowego WiRES-X. Przenośny węzeł cyfrowy można łatwo skonfigurować za pomocą FT5DE, laptopa podłączonego do Internetu i opcjonalnego zestawu okablowania SCU-39.
Pozostałe cechy i funkcje:
- bezprzewodowa obsługa bez użycia rąk przy użyciu opcjonalnego zestawu słuchawkowego Bluetooth® (SSM-BT10)
- funkcja VOX
- automatyczne grupowanie pamięci (MAG)
- funkcja pomijania pasma VFO
- szerokie pokrycie RX z ciągłym odbiorem od 0,5 MHz do 999,99 MHz (pasmo A) i 108 MHz–580 MHz (pasmo B)
- wbudowany 66-kanałowy odbiornik GPS o wysokiej czułości
- modem danych APRS 1200/9600bps
- akumulator litowo-jonowy o dużej pojemności 2200 mAh (SBR-14LI) w standardzie
- funkcja nagrywania głosu
- jednoczesny odbiór transmisji AM/FM z monitorowaniem dwóch kanałów częstotliwości
- gniazdo kart Micro SD do 32 GB
- regulacja mocy wyjściowej już od 300mW co daje oszczędność czasu pracy baterii
W skład kompletu wchodzi:
- Antena
- Akumulator SBR-14Li: 7,2V / 2000mAh Li-ion
- Ładowarka SAD-25C
- Klips SHB-13 na pasek
- Uchwyt z błyskawicznym otwieraniem(dostępem) SHB-26 BK - nowość YAESU!
- Kabel USB
- Instrukcja w języku polskim i angielskim (lub niemieckim)
SPECYFIKACJA
Ogólne:
- Zakres częstotliwości odbioru RX pasmo A:
0,5-1,8 MHz (AM Radio)
1,8-30 MHz (SW Radio)
30-88 MHz
88-108 MHz (FM Radio)
108-137 MHz (Air Band)
137-174 MHz (144 MHz HAM)
174-222 MHz
222-420 MHz
420-470 MHz (430 MHz HAM)
470-800 MHz
800-999.99 MHz - Zakres częstotliwości odbioru RX pasmo B:
108-137 MHz (Air Band)
137-174 MHz (144 MHz HAM)
174-222 MHz
222-420 MHz
420-470 MHz (430 MHz HAM)
470-580 MHz - Zakres częstotliwości nadawania TX:
144-146 MHz
430-440 MHz - Odstęp sąsiedniokanałowy:
5, 6.25, 8.33, 9, 10, 12.5, 15, 20, 25, 50, 100 kHz
(8.33 kHz: tylko pasmo lotnicze, 9 kHz: tylko radio AM) - Typ emisji: F1D, F2D, F3E, F7W
- Stabilność częstotliwości: ±2,5 ppm (-20ºC - +60ºC)
- Zakres temperatury pracy: -20ºC - +60ºC
- Napięcie zasilania:
Nominalne: 7,2 V DC (minus na masie, SBR-14Li)
10.5 - 16 V DC (minus na masie, EXT DC JACK)
Praca: 5.5 - 8.4 V DC (minus na masie, SBR-14Li)
4 - 16 V DC (minus na masie, EXT DC)
10.5 - 16 V DC (minus na masie, EXT DC: dla ładowania)
3.6 - 4.5 V DC (minus na masie, z FBA-39) - Pobór prądu:
180mA (Mono Band Receive)
220mA (Dual Band Receive)
110mA (Mono Band Receive, Standby)
145mA (Dual Band Receive, Standby)
74mA (Mono Band Receive, Standby, Saver On “Save Ratio 1:10”)
74mA (Dual Band Receive, Standby, Saver On “Save Ratio 1:10”)
+3mA (Digital)
+15mA (GPS ON)
125mA (AM/FM Radio)
600 µA (Auto Power Off)
1.6A (5W TX, 144 MHz, 7.4 V DC)
1.9A (5W TX, 430 MHz 7.2 V DC) - Wymiary: 62 (szerokość) x 100 (wysokość) x 34 (grubość) mm (z SBR-14Li, bez gałek, anteny i klipsa)
- Waga: 282g z pakietem akumulatorów SBR-14Li i anteną
Nadajnik:
- Moc wyjściowa:
5W / 13,8V DC lub SBR-14Li (LOW3: 2,5W / LOW2: 1,0W / LOW1: 0,3W)
0,9W (FBA-39) (LOW1: 0,3W) - Typ modulacji:
F1D, F2D, F3E: modulacja ze zmienną reaktancją
F7W: 4FSK (C4FM) - Emisje niepożądane:
przynajmniej 60dB poniżej (@tx Power HI, L3)
przynajmniej 50dB poniżej (@tx Power L1, L2)
Odbiornik :
- Typ: Superheterodyna z podwójną przemianą (NFM/AM)
Przemiana bezpośrednia (AM/FM Radio) - Częstotliwości pośrednie:
1.: A Band 58,05 MHz
1.: B Band 57,15 MHz
2.: A, B Band 450 kHz - Czułość:
0,52 – 30 MHz, AM*: 3μV (10 dB SN)
30 – 54 MHz, NFM*: 0,35μV TYP (12 dB SINAD)
54 – 76 MHz, NFM*: 1μV TYP (12 dB SINAD)
76 – 108 MHz, WFM*: 1,5μV TYP (12 dB SINAD)
108 – 137 MHz, AM: 1,5 μV TYP (10 dB SN)
137 – 140 MHz, NFM: 0,2 μV (12 dB SINAD)
140 – 150 MHz, NFM: 0,16 μV (12 dB SINAD)
150 – 174 MHz, NFM: 0,2 μV (12 dB SINAD)
174 – 222 MHz, NFM: 1,0 μV (12 dB SINAD)
222 – 225 MHz, NFM: 0,5 μV (12 dB SINAD)
300 – 350 MHz, NFM: 0,5 μV (12 dB SINAD)
350 – 400 MHz, NFM: 0,2 μV (12 dB SINAD)
400 – 470 MHz, NFM: 0,18 μV (12 dB SINAD)
470 – 580 MHz, WFM: 1,5 μV (12 dB SINAD)
580 – 800 MHz, WFM*: 3,0 μV TYP (12 dB SINAD)
800 – 999 MHz, NFM*: 1,5 μV TYP (12 dB SINAD)
* tylko pasmo A
(zablokowane częstotliwości telefonów komórkowych)
0,19 μVTYP for BER 1% (Digital Mode) - Selektywność (-6 dB/-60 dB): 12 kHz/35 kHz (NFM/AM)
- Wyjście audio: 1000 mW / 8Ώ dla 7,4V przy 10% zniekształceń (wewnętrzny głośnik)
500mW / 8Ώ dla 7,4V przy 10% zniekształceń (zewnętrzny głośnik)
Bluetooth:
- Wersja: 4.2
- Klasa: Class 2
- Moc wyjściowa: 2 dBm typ
